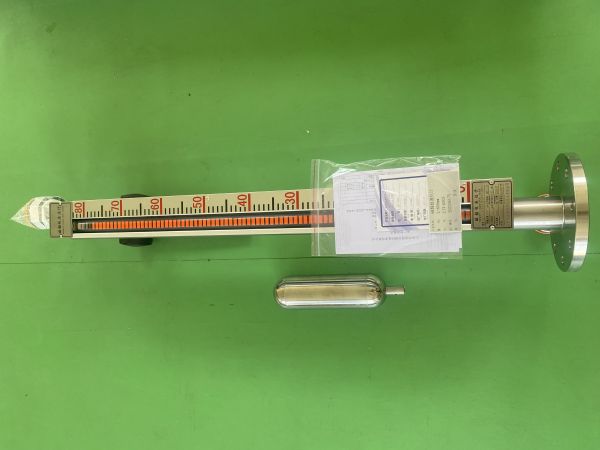

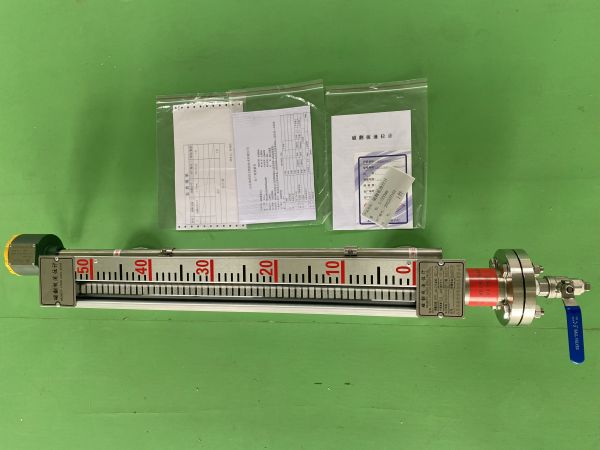

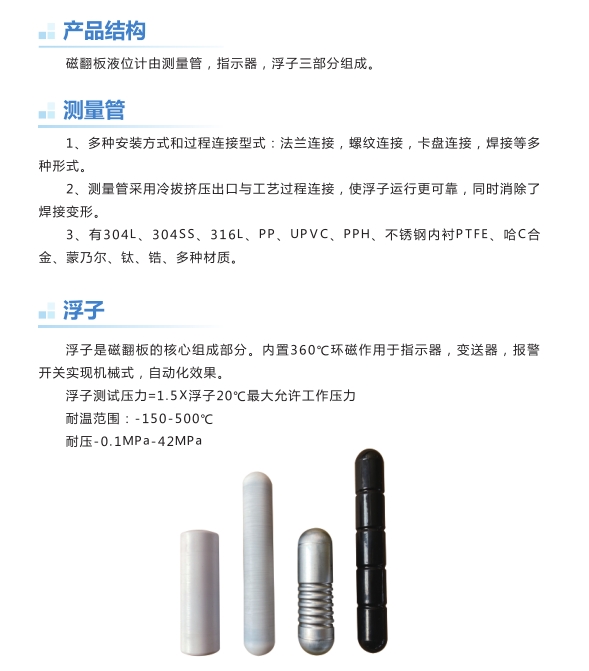

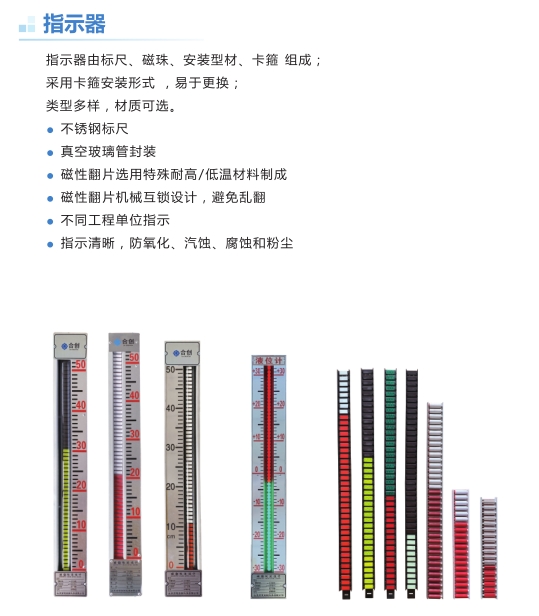

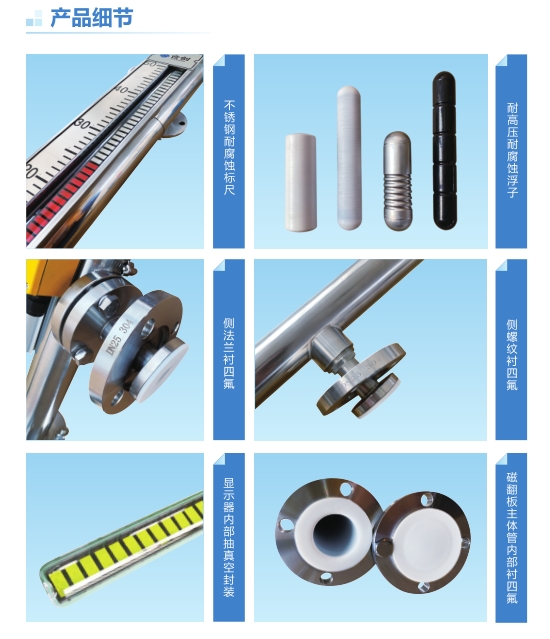

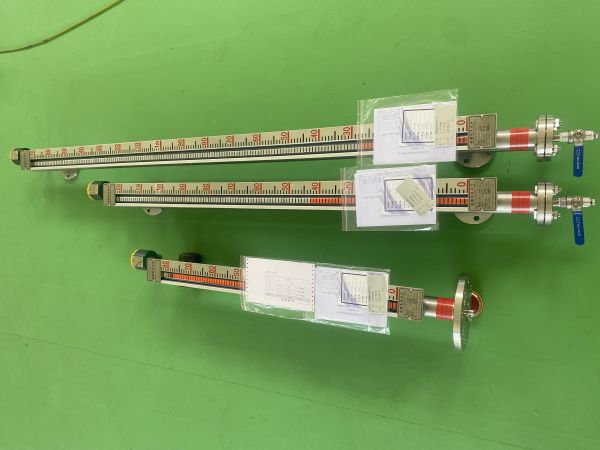

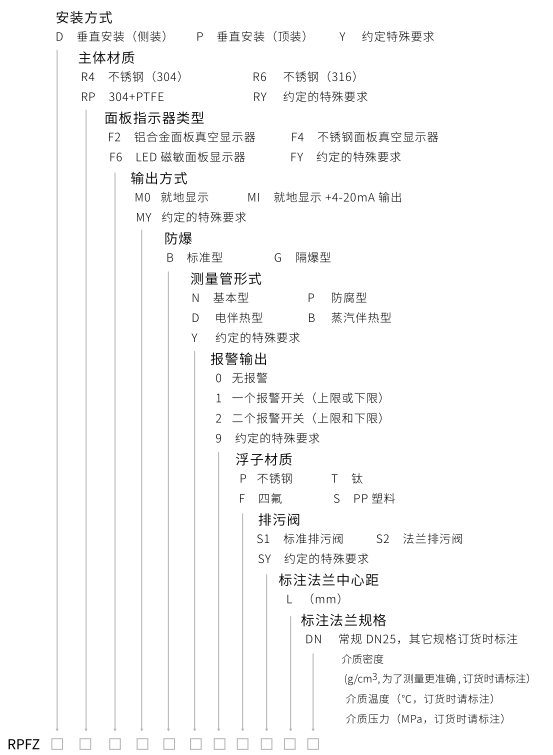

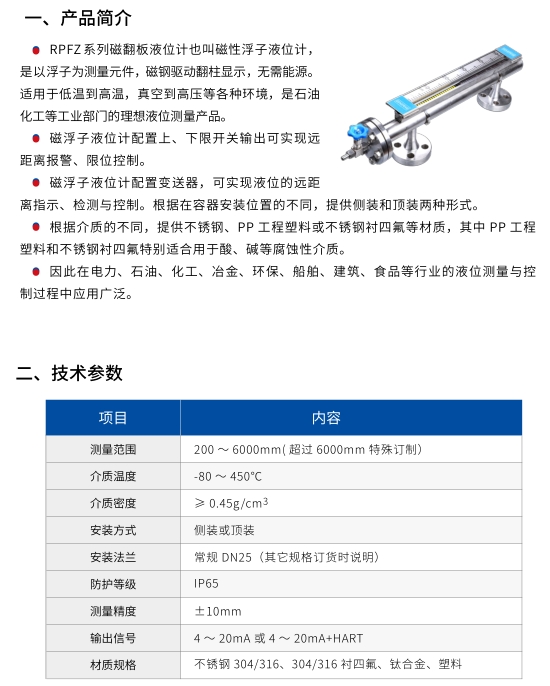

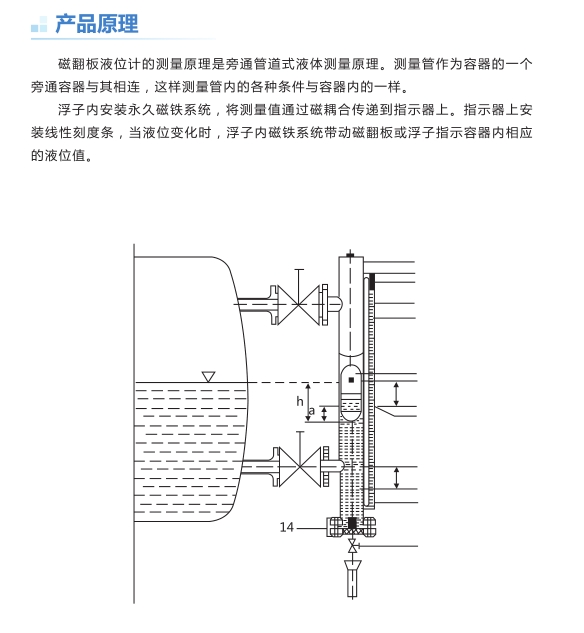

RPFZ磁翻板液位计

仪表的安装、接线及注意事项

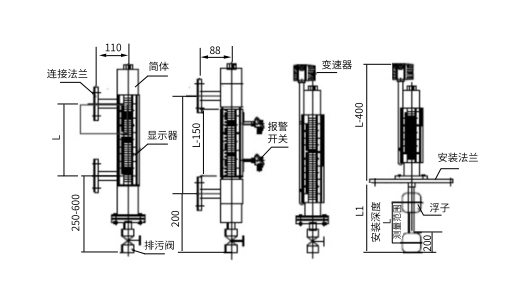

1、安装

（1）液位计应按要求垂直安装在现场操作员便于观察与操作的地方，法兰的结合面应加密封垫，各部件螺丝应紧固牢靠；

（2）当筒体过长而存在一定挠度时，应设法对筒体加以支持，安装过程中，不能松动面板的安装卡子；

（3）液位计安装在压力容器上，应和容器一起按有关规程进行压力试验，或者经受1.25倍工作压力的水压试验，以及1.05倍的工作压力的气密性试验，但决不能超过液位计的最大工作压力，确认无渗漏后方可投入使用；

（4）仪表投入运行时，应先打开上阀门，再缓慢打开下阀门，使介质缓慢流入浮子室，防止液位上升速度过快，造成显示面板翻柱不能正常翻转或损坏浮子。

（5）运输、安装调试过程中，严禁搬抬变送器的表头部分。

（6）液位计是根据用户订货要求生产的，出厂时已经调试检测合格，使用时一般无需调试。

2、接线

（1）浮球液位变送器的接线方式如下图（2）所示：

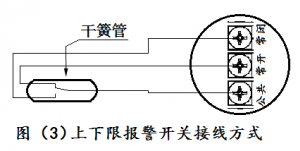

（2）上下限报警开关输出接线方式如下图（3）所示：

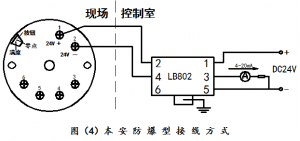

（4）本安防爆型接线方式如下图（4）所示：

3、注意事项：

（1）安全栅必须置于安全场所，其安全使用必须遵守该安全栅的使用说明书；

（2）在拆卸防爆型变送器或报警开关时，应先切断电源；

（3）变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5mm²，电缆允许分布电容为0.08uf，允许分布电感为2mH，电缆屏蔽线一端与安全栅汇流条相连；

（4）仪表安装布线时，用户必须严格遵守《中华人民共和国危险场所电气安全规程》；维护时必须在安全场所进行。在安装和维修时必须切断电源后再打开仪表接线盒。调试和使用的过程中应注意保护仪表接线盒上的防爆螺纹结合面，不得碰伤和损坏。
