RPD40X射频导纳液位计

测量原理

电容测量是一种广泛适用的物位测量方法，传感器于容器组成一个电容器的两个电极，电容值随容器内物料介质的物位改变而变化，并转换为相应的物位输出信号。缆和棒有不同版本的材料可以选择，并且有部分绝缘的缆和棒。

特  点

·射频导纳物位计具有以下优点：

·维护简单，价格经济，适用范围广；

·零点满度现场标定，操作简单，测量准确可靠；

·对于粉料颗粒等物料的测量效果更佳；

·过程连接尺寸小，便于开孔安装；

·对于小罐体和特殊罐体的测量有了更好的适应性；

·测量盲区小，最大限度的增加了测量范围；

·可安装于各种金属、非金属容器内，对人体及环境均无伤害；

·方向性好，尤其特殊罐体和异型罐体，传输损耗小，可测介质多。

应用领域

· 造纸工业——纸浆、淀粉浆、废水等

· 冶金工业——料仓、矿浆、水及污水、锅炉等

· 电力工业——煤粉、粉煤灰、飞灰料位、灰浆等

· 化工工业——橡胶、沥青、化学制剂、水及污水、酸碱溶液罐等

· 建筑工业——涂料、矿粉、水泥、热骨料、沥青混凝土混合料

· 食品工业——饮料果汁、乳品、原料储罐

· 制药工业——药品、药液药剂、消毒液、加药罐

· 石油工业——原油、油水界面、油罐

· 农业生产——饲料、谷物、农药、泵站、吸水井、各类水池

注意事项

 ·选型时导电介质需加PTFE绝缘层，否则会导致仪表短路，损坏仪表；

·选型时，遇强腐蚀性液体需加PTFE绝缘层，防止探头被腐蚀；

·不可使用在过压、过热的场所；

技术参数

测量精度                          ·＜0.5%实际测量值

测量范围·0~3000pF最小

测量频率·700kHz 最大

长期稳定性·每年优于0.1%

温度稳定性·最大温漂为实际电容值的0.3%

允许工作温度·＜200℃

允许环境温度·-35℃~65℃

允许储存温度·-35℃~65℃

允许工作压力·0.1~3MPa

供电电压·24VDC

最小介电常数·1.8

外壳·压铸铝（表面喷塑）

过程连接·外螺纹 G3/4”或G 1”

                                        ·法兰安装DN50 PN1.6  9123-2000

                                        ·卡箍式 DN32(φ50.5）

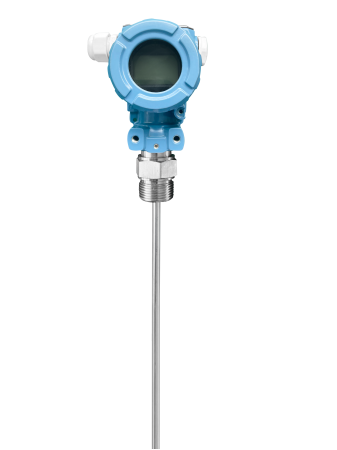

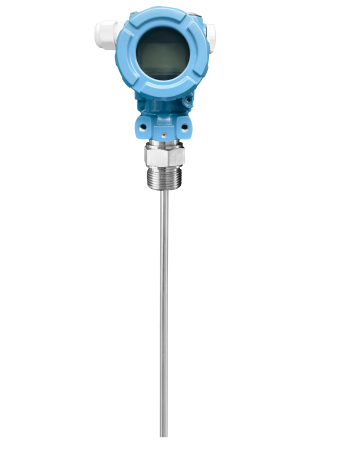

传感器探头·杆式：φ16mm/φ10mm 不锈钢316不带护套

                      φ19mm/φ12mm 不锈钢304带保护套

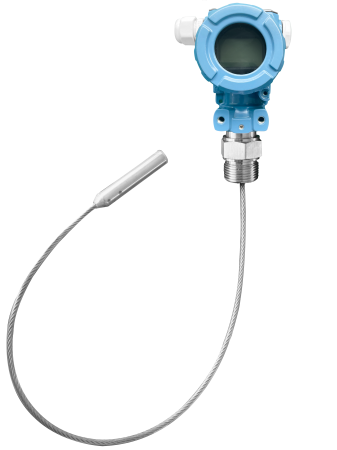

                                        ·缆式：φ5mm/φ8mm不锈钢316不带保护套

                                                   φ3mm/φ8mm 不锈钢304带保护套

信号输出·连续信号4~20mA

电缆接入口·M20*1.5

防护等级·IP66

注意事项

·选型时导电介质需加PTFE绝缘层，否则会导致仪表短路，损坏仪表；

·选型时，遇强腐蚀性液体需加PTFE绝缘层，防止探头被腐蚀；

·不可使用在过压、过热的场所；

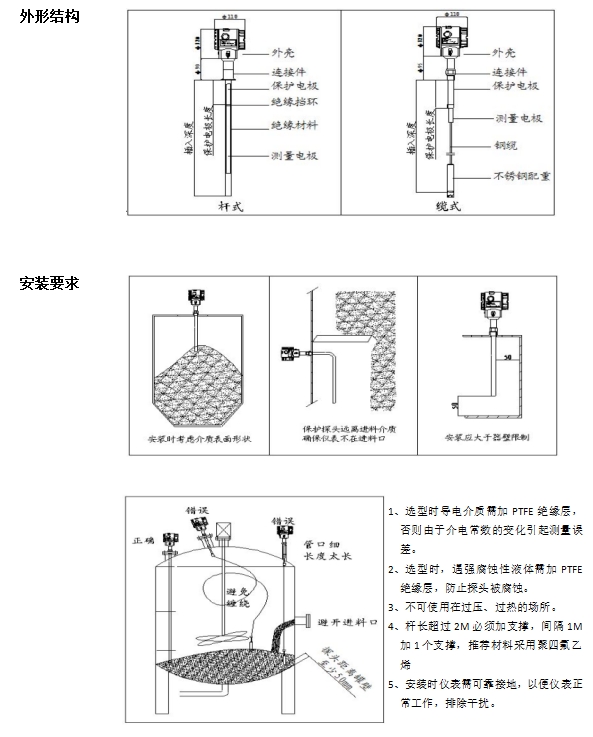

·杆长超过2M必须加支撑，间隔加1M加1个支撑，推荐材料采用聚四氟乙烯；

·安装时仪表需使用屏蔽线并且可靠接地，以便仪表正常工作，排除干扰；

·严谨破坏仪表保护套管（绝缘层），因人为原因造成的仪表损坏不予保修；

·初次使用需设定零点满度，进料原料发生变化时最好重新标定；

·卧罐、水泥池计绝缘材料罐体需要选择双电极型或全量程内自行附加接地电极；

·仪表通电前严格检查电源的直流24V中是否存在交流电，及时处理以免损坏仪表。
