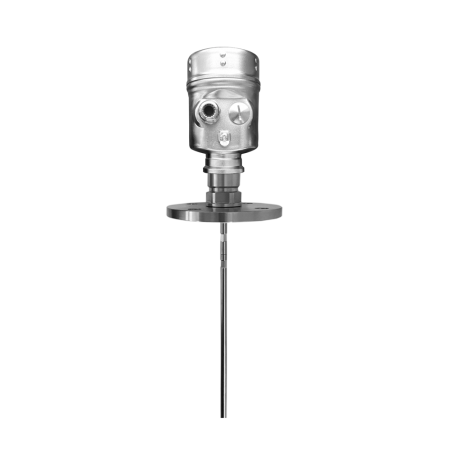

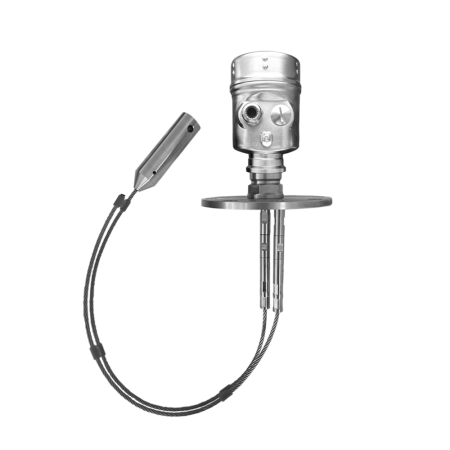

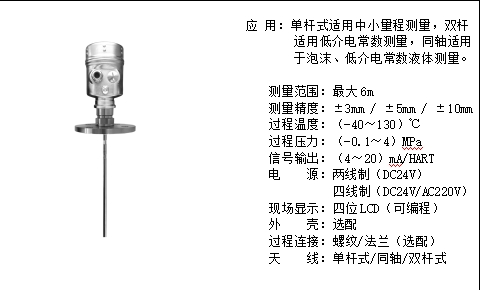

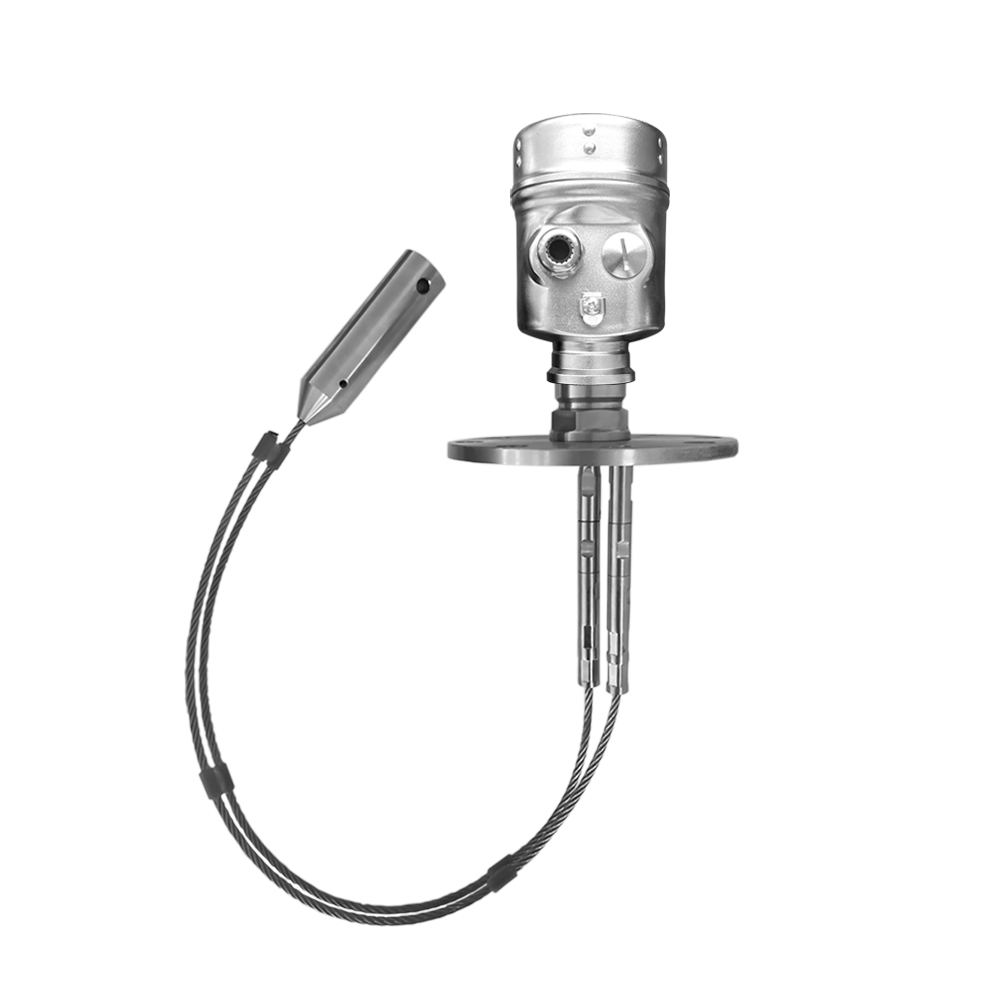

RPGW5X导波雷达物位计

测量原理

         ●原  理

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。3X系列导波雷达物位计，采用特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

         ●特  点

雷达物位计采用了新一代处理技术，具有以下优点：

1．精度、精确性很高的紧凑型接触式传感器。

2．对于粉料、颗粒等物料的测量效果更佳。测量方法不会受到因气动式充填和温度的波动而产生的大量的粉尘、充填噪音或气流的影响。

3．能量集中，对于雷达安装位置有了更大的灵活性。具有更强抗干扰能力，很大程度上提高了测量精度和稳定性。

4. 天线尺寸小，便于雷达现场安装，同时对于小罐体和特殊罐体的测量有了更好的适应性。

5. 测量盲区小，最大限度的增加了雷达的测量范围。

6. 波长更短，能渗入到泡沫中和冷凝物沉积严重之处，适用于过程条件特别艰难的场合。

7. 发射脉冲信号，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

8. 在测量表面波动情况下信号稳定。

9. 维护简单，价格经济优势明显，适用范围广。

10.国内首家雷达增加液晶背光功能，使得光线不足条件下的调试更加方便。

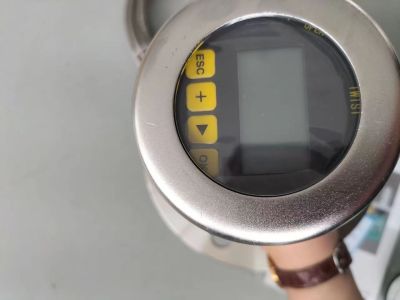

        由于采用了先进的微处理器和独特的回波处理技术，系列雷达物位计可以应用于各种复杂工况。现场可调显示单元的运用，客户可以根据情况适当自行调整量程、盲区、语言、阻尼时间，支持全中文菜单、波形显示、虚假回波学习等功能，属于国内领先水平。

●应用领域

1.造纸工业——纸浆、淀粉浆、废水等

2.冶金工业——料仓、矿浆、水及污水、锅炉等

3.电力工业——煤粉、粉煤灰、飞灰料位、灰浆等

4.化工工业——橡胶、沥青、化学制剂、水及污水、酸碱溶液罐等

5.建筑工业——涂料、矿粉、水泥、热骨料、沥青混凝土混合料

6.食品工业——饮料果汁、乳品、原料储罐

7. 制药工业——药品、药液药剂、消毒液、加药罐

8. 石油工业——原油、油水界面、油罐

9. 农业生产——饲料、谷物、农药、泵站、吸水井、各类水池
