RPD30系列阻旋料位开关

产品特点

高品质同步电机 可靠的驱动，离合系统 适用宽广的传感结构 具有防爆型  良好的经济性 广泛应用于工业各领域固体物料开关量测量。

工作原理

由一个同步电机通过齿轮减速结构驱动金属轴和叶片。当旋转的金属叶片受到被检测物料的上阻挡的停止时，检测机构将驱动限位开关动作，输出有料开关量信号，同时关闭运转的同步电机，当被检测物料下降，金属叶片的阻力消失，检测机构同样驱动限位开关动作，输出无料开关信号同时启动同步几点运转，如此循环往复的检测工作.

技术参数

 ·测量范围 用于固体物位上、下限开关量输出测量

 ·适用介质颗粒 物料单位颗粒＜50mm

 ·介质温度 标准型：-20℃—+100℃   高温型：-20℃—+200℃

 ·环境温度 -20℃—+80℃

 ·介质密度 ≥0.2g/cm²

 ·信号输出 到达限位时的无源或有源触点开关量信号输出

 ·开关触点容量 250VAC 5A  PLC继电器   48VDC 100Ma

 ·开关延迟 约2秒

 ·驱动电机 220VAC 功率约4VA

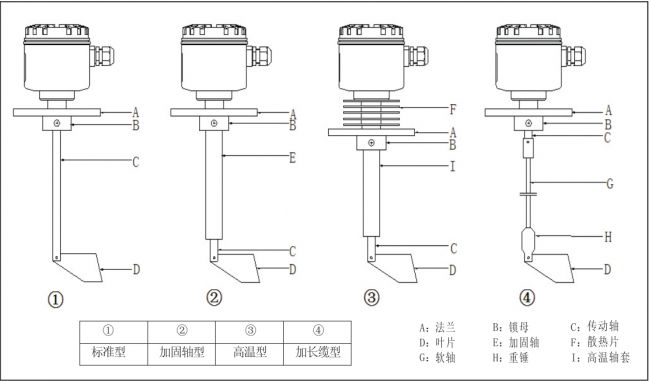

 ·传动轴负荷 标准轴＜60N  加固轴＜1500N 高温轴＜1500N软轴＜1500N

 ·允许工作压力   ＜1500N0.05MPa

 ·材料 转动轴 与介质接触部分材质 不锈钢304或约定其他要求

 ·与介质非接触 外壳 增强工程塑料PBTB

 部分材质 压铸铝+环氧涂层 轴承 NBR 橡胶

 ·过程连接标准 外螺纹G1 1/2”、法兰GB9119-2000 DN65PN0.6MPa

 ·电缆引入口     内螺纹M20×1.5（带电缆密封套）

 ·防护等级 IP65

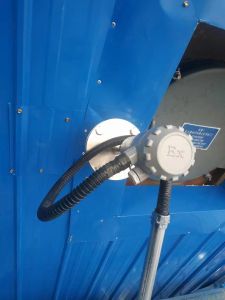

 ·防爆标准 粉尘防爆型Zone10

安装注意事项

1 、安装前请确认电源电压是否与标识上面的电压一致。

2 、阻旋料位开关应避免安装在进料口，当无法避免时可加装防护挡板，以保护叶片不受物料冲击。

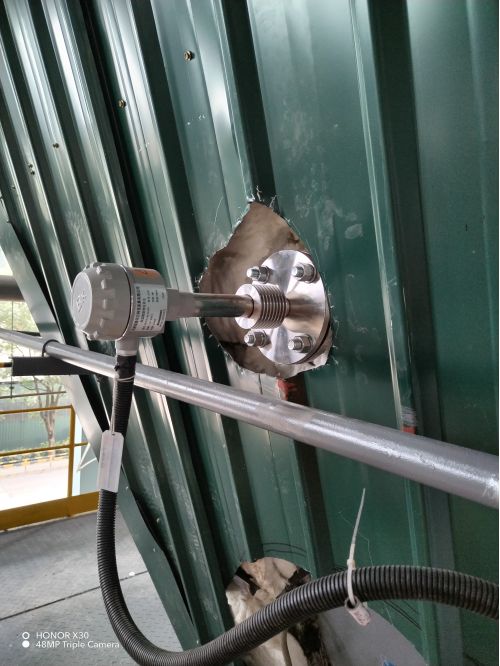

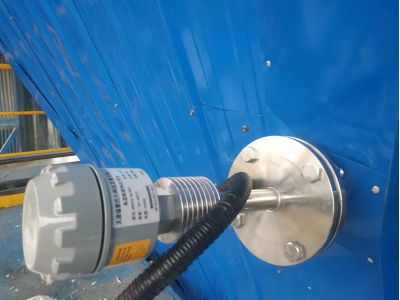

3 、水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩等。

4 、安装前确认水平安装还是垂直安装。

5 、水平安装时叶片与水平向下呈10 ～20° 的夹角安装，以减少物料的冲击
