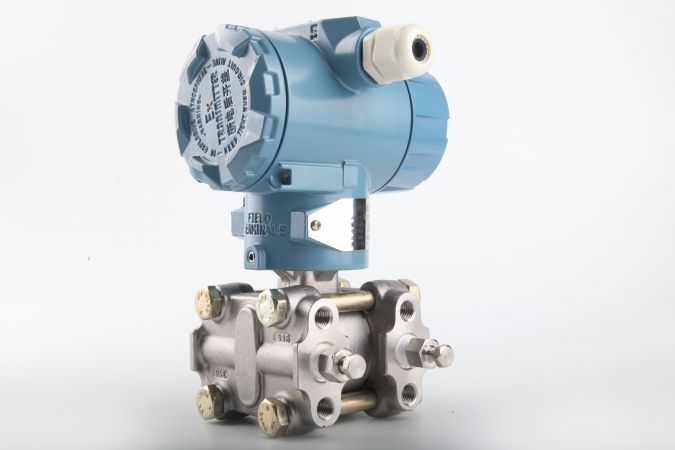

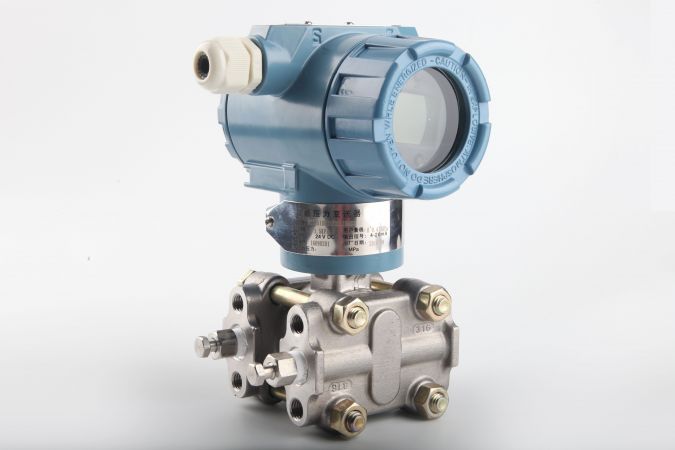

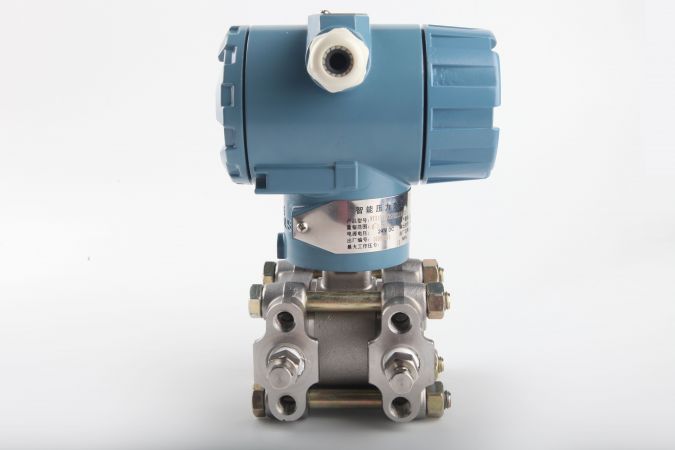

RPP60智能型差压变送器

·测量范围 最小测量范围 （0～100）Pa ；最大测量范围 （0～4）MPa

·测量精度 综合误差（包括线性度、重复性、迟滞）优于0.1%

   1：1~5：1量程比：0.1%设定量程，

   5:1~10:1量程比：（0.05%+0.01%×TD）%设定量程

 ·长期稳定性  每年优于0.15%F.s

 ·允许介质温度 （-40～110）℃

 ·允许环境温度 （-40～85）℃

 ·允许储存温度 （-40～85）℃

 ·温度影响 相对于25℃  ≤±0.4%标准量程

 ·传感器允许工作静压 单向、双向允许最大静压PN13MPa

 ·温度影响 100%状态下 影响≤0.25%

 ·阻尼 0~40S连续可调

 ·抗震动 2g  1000HZ   ±0.05%g

 ·抗冲击 50g  11mesc

 ·电磁兼容特性 符合IEC801标准

 ·负载特性 对应供电电源电压阻抗 50Ω~1000Ω

 ·传感器允许过压  标准量程3倍压力

 ·传感器量程比 10:1连续可调 零点可反向100%迁移

 ·信号输出 4-20mA 线性输出  二线制 带HART通讯协议  4-20mA 平方根输出 二线制带HART 通讯协议

 ·启动时间: 3S 无需预热

 ·供电电源 :12V~45VDC

 ·电源影响 ≤输出量程的0.005%V

 ·电气连接 M4螺钉接地端子适用于0.5~1.5mm²带电缆密封壳适用于外径6~8mm

 ·过程连接 1/4NPT 内螺纹 导压管连接，M10内孔螺纹 安装支架连接

 ·与介质接触部分材料 传感器波纹膜片： 不锈钢316，哈氏合金C

   传感器密封圈：氟橡胶EPDMPTFE， 克拉滋（Kalrez）

   椭圆法兰： 不锈钢316；  哈氏合金C

 ·与介质非接触部分材料 外壳：压铸铝带环氧树脂涂层

   铭牌： 不锈钢 304；传感器中介液  硅油或厌氧油   紧固件： 不锈钢

 ·现场显示  数字式显示器

 ·防护等级 IP65

 ·重量 约1Kg

 ·防爆等级 防爆型 Ex d ⅡC T5；     本安型   Ex ia ⅡC T5

 ·允许环境湿度 100%RH

  隔爆型差压变送器注意事项：

1、不准使用未经认证的电缆密封套。

2、在爆炸危险区，仪表开盖前务必切断电源。切断电源前不得旋松电缆密封套。

3、零点、满度不允许调整。

4、必须使用屏蔽电缆。电缆线的外径不小于8mm。电缆线的外径必须与密封圈内孔相适应。当压紧螺母拧紧时，确保电缆以一般手力（拉力为12公斤力）不能使其转动和轴向窜动。必须使用专用隔爆电缆密封套。

5、变送器外壳内设有接地端子，须可靠接地。

6、用户在维修变送器时，必须在安全区域进行，不得损伤隔爆面。

7、电缆安装方法：将电缆密封套从变送器上拧下来，将电缆从密封套孔中穿过，将线接到端子上拧紧，电缆线在内部应留有一定的长度，以防止电缆过短使端子受力过大而拉断。拧紧电缆密封套。
