RPDB55系列投入式温度压力一体式液位计采用进口高品质的硅压阻传感器和进口温度传感器；高强度延长导气电缆结构；高测量精度（压力精度0.1%、0.2%、0.5%；温度精度±1℃）；可靠的密封技术工艺、优越的稳定性、可靠的模块化设计，适用性强；具有模拟型、智能型(HART、RS485)、本质安全型；广泛的适用于温泉水和地下热水等各领域和行业的液位测量。
工作原理
RPDB55温度压力一体式液位计, 三线制电流信号输出（包含压力和温度，共用电源正）。由高性能耐高温压力传感器作为测量元件，温度测量选用敏感热敏元件，并经过耐高温专用数字电路处理，采用温补技术与非线性修正技术，将压力和温度信号转化为标准信号，从而建立起液位深度及温度与电信号的对应线性关系，是一款高精度耐高温液位测量产品。地面数据处理单元是由通讯接口电路、显示单元、数据储存单元和相关工作软件组成。
工作过程中，温度压力一体式液位计由地面控制仪通过高强度延长导气电缆提供电源，温度和压力传感器分别将地下水位高度和温度转换为电信号输出，该电信号经放大和模数转换后由单片机系统进行数据实时采集和处理，然后按一定周期经数字通讯口输出。液位计和地面数据处理单元之间通过高强度延长电缆连接，地面数据处理单元中通讯接口电路接收并显示井下电子压力计输出的压力和温度数据，并经译码后输入计算机中进行实时分析和和处理，液位计采用军工技术标准的电子元器件，适应恶劣井下环境工作，灵敏度精度高、性能稳定可靠。
技术参数
压力测量范围： 最小0~1m .最大0~350m
压力测量精度：0.1%FS、0.2%FS、0.5%FS（综合误差包括线性、迟滞、重复性）
温度测量范围：-20℃～150℃
温度测量精度：±1℃、±2℃
允许介质温度：标准型 -20℃~+80℃ ; 高温型 -20℃~+150℃
补偿温度： 标准型 -20℃~+85℃ ; 高温型 -20℃~+120℃
允许贮存温度：标准型 -40℃~+80℃ ; 高温型 -40℃~+150℃
压力精度温度影响：0.2%、0.1%精度级 全温程±0.5%（以20℃为基准）；0.5%精度级 全温程±1%（以20℃为基准）
压力信号输出： （4~20）mA二线制模拟信号；（4~20）mA二线制模拟信号带HART通讯协议功能； MODBUS协议RS485输出型； 约定的特殊要求
温度信号输出：（4~20）mA二线制模拟信号；（4~20）mA二线制模拟信号带HART通讯协议功能； MODBUS协议RS485输出型； 约定的特殊要求
供电电源：模拟型（12.5~30）V DC；智能型（12 ~36）V DC
本安型（8~24）V DC ； RS485输出型 （12～36）V DC
长期稳定性：二年优于0.15%FS、
允许环境湿度：95%HR

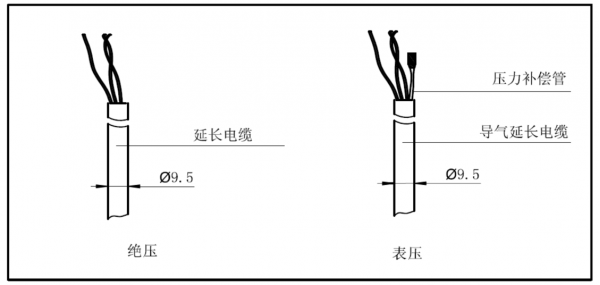

与介质接触部分材质：传感器——316L或特殊要求；测量传感器壳体——316L或特殊要求 ；电缆——PU （聚氨酯橡胶、最高80℃）； FEP （聚全氟乙丙烯、最高150℃）
其它电气参数：
预热时间： 模拟型200ms ； 智能型 2s
响应时间： 模拟型60ms ； 智能型 230ms
阻尼： 模拟型2s ； 智能型 0～32s
电磁兼容性:射频电磁场的辐射抗扰度符合GB/T17626.3-1998 10V/m,符合A级；射频场感应的传导抗扰度符GB/T17626.6-1998 U=10V,符合A级
本安液位计防爆标志：Ex ia ⅡC T6 Ga 防爆证号:CE14.2068
参数： Ui:30V DC、 Ii:120mA、 Pi:0.9W、 Li:0mH、 Ci:0.02μF
允许过载压力：20MPa以下时150%F·S；（20～30）MPa时150%F·S
防护等级：IP68

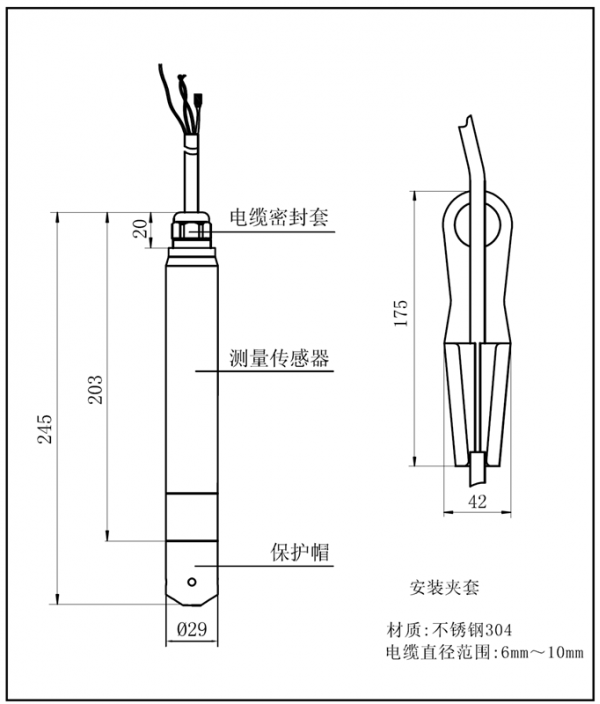

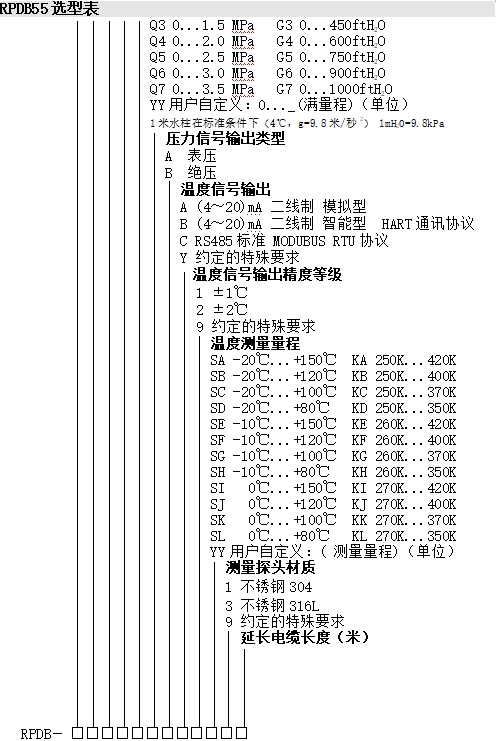

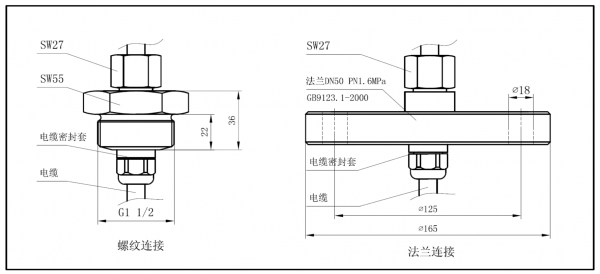

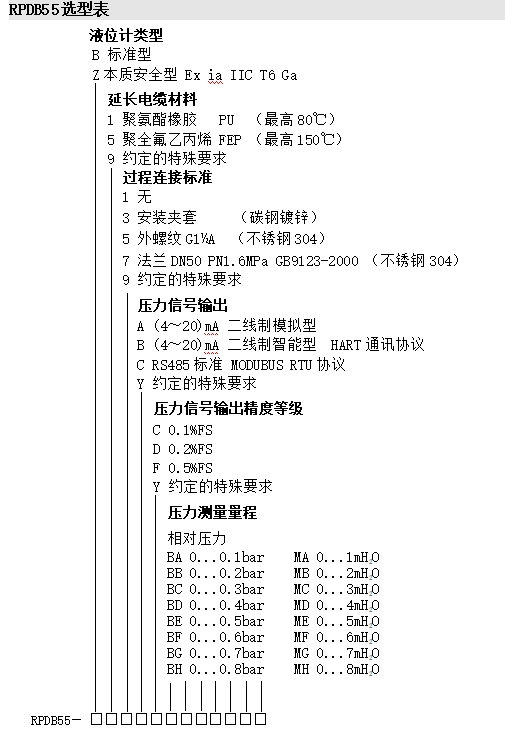

在安装静压式投入液位计之前，正确的使用环境参考是非常重要的。应该选择一个易于操作和维护的位置来安装该液位计，以确保操作的便捷性和维护的方便性。其次，在安装部件时，应避免出现振动或颤抖的情况，并且不得存在热源。在安装投入式液位计时，应将探头放置在容器底部，如果容器底部有沉淀物且较厚，应将探头放置在沉淀物上方。
安装静压式投入液位计时，务必谨慎仔细，避免碰撞影响电路性能。注意静压式投入液位计的隔离膜硅片进压口时不要接触异物。在电气连接方面，必须严格遵循正确的接线方法，否则会损坏放大电路。
为了确保安全和有效的使用，安装静压式投入液位计时，建议不要使用电线以外的重物进行吊装。同时，结构设计应防止堵塞和腐蚀，以保证长期稳定的使用。探头不需要定期疏浚，使用方便。在安装和使用过程中，应特别注意保护电线，使用专用聚四氟乙烯电线，并减少磨损、穿刺、划伤等情况的发生。同时，采取必要的电线保护措施，以确保设备的安全可靠运行。
