RPD40X液位计标定视频（零点）

设置说明

如现场具备被测介质放满和放空的条件，可以进行量程电容值 4mA 和 20mA 的

快速设定，具体操作如下：

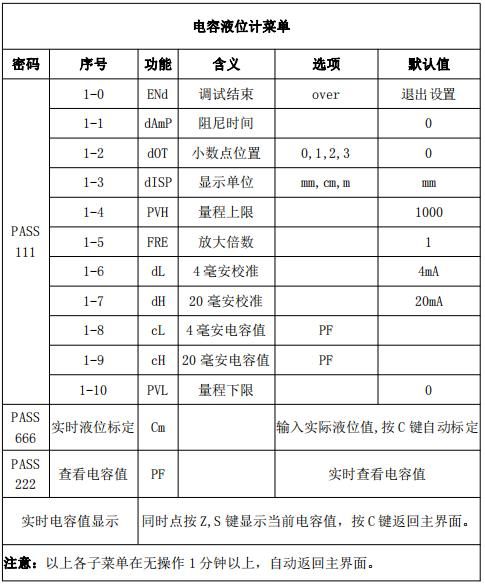

1、将做好的传感器加满被测介质，在菜单 1-5 项 FER，按 C 按键进入，通过 Z 按

键将此值修改为接近 1.5 且不超过的值，然后按确定退出。

2、零点调试：将液位放空至零点位置，待其稳定后，连续按下 Z 按键 3 次，显示

当前电容值，则表示可以调试零点。这时，再按下 Z 键 1 次，零点 4mA 标定完毕。

3、量程调试：将液位加满至量程位置，待其稳定后，连续按下 S 按键 3 次，显示

当前电容值，则表示可以调试量程。这时，再按下 S 键 1 次，量程 20mA 标定完

毕。

4 、不具备空满条件的可通过进一点被测介质观察电容值变化量，比如记住当前电

容值，然后进料被测介质 10 毫米，通过每增加 10 毫米料位增长了多少电容值来

推理计算零点和满度的电容值，进入菜单 1-8 和 1-9，通过 Z、S 键配合输入即可，

按 C 键保存。
