PH传感器标定视频

一、注意事项

1、请在使用之前认真阅读产品说明书

2、确认电源接入正确

3、确认周围无大功率磁场干扰

4、确认电源真正接大地

5、确认溶液中无氟离子等易腐蚀性介质

6、介质温度不大于70度，如超出需用高温电极

7、确认管道、罐等压力不大于6公斤

二、仪器的安装

1、显示器安装

开孔安装，开孔尺寸为138*138

壁挂式安装：可直接安装在墙上或背板上

2、电极安装

1）流通式，直接连内丝为G3/4三通上

2）沉入式：与一头带内丝G3/4的直管连接，支架内丝必须与电极完全密封，长度可根据现场情况定

3）法兰连接：根据现场管路或罐上法兰配对，电极与带内丝直管连接，支架内丝必须与电极完全密封长度视现场情况定

4）斜插式：在罐底焊接法兰，45度，电极与法兰连接

5）插拔式：带球阀，电极安装在带法兰护套，方便拆卸

以上安装方式也可配清洗装置，视现场情况定

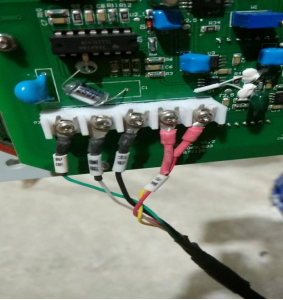

三、电极线的接入如下图所示

四、仪器的操作

1、标定  两点标定法

在测量状态，按“确认”键，屏幕上“标定设置”反显示，按“确认”键确认，屏幕上“pH标定1”反显示，按“确认”键确认，可进行第一点标定，把电极系统插入标准缓冲溶液（三种标准缓冲溶液中的任意一种）中，仪器能自动识别pH4.00、pH6.86、pH9.18三种标准缓冲溶液，仪器显示该标准缓冲溶液的电位值，数值稳定后，按“确认”键，则完成第一点标定；屏幕上“pH标定2”反显示，按“确认”键确认，可进行第二点标定，把电极系统清洗后插入另一种标准缓冲溶液（另外两种标准缓冲溶液中的任意一种）中，仪器能自动识别pH4.00、pH6.86、pH9.18三种标准缓冲溶液，仪器显示该标准缓冲溶液的电位值，数值稳定后，按“确认”键，则完成第两点标定，仪器返回到“标定设置”状态。按两次“返回”键，返回测量状态。

2、输出设置

接通电源，仪器进入测量状态，显示当前测量的pH及温度值（在ORP模式时显示mV值）。按“确认”键，按“▼”键选择“4-20mA输出设置”后，按“确认”键确认，屏幕上“4mA”反显示，可调节输出下限值，按“▲”键（或 “▼”键）增大（或减小）输出下限值，其值最大必须小于输出上限值。测pH时，其最小值不小于0 pH，测ORP时，其最小值不低于－1800mV。调节到所需的数值后，按“确认”键保存数据；此时屏幕上“20mA”反显示，可调节输出上限值，按“▲”键（或 “▼”键）增大（或减小）输出上限值，其值最小必须大于输出下限值。测pH时，其最大值不大于14 pH，测ORP时，其最大值不大于1800mV。调节到所需的数值后，按“确认”键保存数据。输出上、下限值设定完毕，仪器回到测量状态。

五、PH计的日常维护

1、使用之前需要对仪表进行校准，校准见上面标定操作步骤

2、仪器使用一段时间后入数据出现漂移或不稳，需对电极重新标定

3、如仪器出现故障，需判断是显示表还是电极问题时，可进行如下操作，拆除电极端子上的所有线，找一根导线，在电极接线端子的测量和参比端子接入这根短接线，如仪表显示0MV,PH值在7左右，那么说明表是没问题的，就是电极的问题！

六、电极日常维护

电极保存

1. 电极浸泡瓶内注入适量3.8mol/L的氯化钾溶液。

2. 电极测量端的螺纹处缠数圈生料带，将电极浸泡瓶与电极旋紧，室温保存。

使用注意事项

1. 电极在校正时，用于校正电极的标准缓冲溶液应能够浸没电极测量端30mm以上。

2. 电极在浸入校正液时，有可能在电极测量端处产生气泡，应快速晃动电极，以去除有可能存在的气泡。

3. 被测溶液为酸性或中性时，建议使用pH4.00或pH6.86对电极进行校正；被测溶液为碱性时，建议使用pH6.86和pH9.18对电极进行校正。

4. 电极性能下降时，请参照“疑难解答”相关内容对电极进行清洗。

疑难解答

1. 对电极读数有疑问或认为电极读数不准确时应如何处理？

a. 请检验电极的测量准确性：将电极自被测液中取出并用去离子水冲洗，将电极浸于与被测液pH值较为接近的标准缓冲溶液中，待读数稳定后，将读数与该温度下的标准缓冲溶液的标准值进行比对，若误差较大，则电极需要清洗和校正。

b. 电极长期浸泡于被测液，被测液中的某些物质会逐渐附着于电极玻璃球泡或盐桥表面，造成电极测量不准确或斜率变化，此时应对电极进行清洗和校正。

2. 如何清洗电极？

首先对电极进行简易清洗，然后校正电极并检验电极测量准确性，如电极测量误差符合您的测量要求，则可直接使用电极；若电极测量误差有所减小，但略有超过您的要求范围，请根据被测液的具体组份再进行清洗；若经过简易清洗电极的测量误差仍然较大，则有可能是电极损坏。

a. 简易清洗：将电极取出，旋开电极测量端的保护套，用纱布擦拭电极玻璃球泡以及白色聚四氟乙烯盐桥，用去离子水冲洗电极测量端。

b. 金属离子附着：将电极浸于0.5mol/L的盐酸溶液中5min，取出后用去离子水冲洗，浸于3mol/L的氯化钾溶液浸泡4h。

c. 有机物的污染：电极浸于无水乙醇（或能够溶解该有机物的溶剂）中15min，取出前晃动电极（搅拌），取出后用去离子水冲洗，浸于3mol/L的氯化钾溶液浸泡4h。

d. 无机物清洗：电极浸于0.1mol/L的EDTA溶液或0.1mol/L的盐酸溶液中15min，取出前应快速晃动电极数次(搅拌)，取出后用去离子水冲洗，浸于3mol/L的氯化钾溶液浸泡4h。

e. 油脂类附着：电极浸于弱碱性洗涤剂中15min，取出前应快速晃动电极数次(搅拌)，取出后用去离子水冲洗，浸于3mol/L的氯化钾溶液浸泡4h。

f. 玻璃敏感膜的再生：在4%HF溶液中浸泡(3-5)秒，然后用1:1HCI漂洗10秒，用蒸馏水清洗，储存在3mol/LKCI溶液中24小时。
