概述

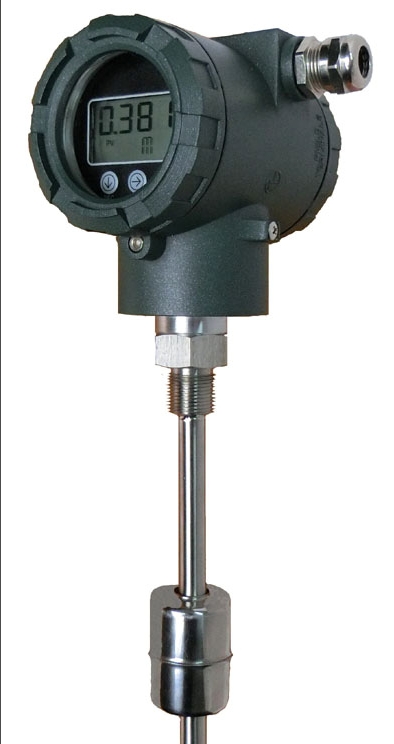

两线制高精度智能磁致伸缩液位计，是基于磁致伸缩感应扭转波原理研制而成的可
同时测量液位、界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素
变化的影响，具有精度高、稳定性好、可靠性高、使用寿命长、免维护、安全可靠等优
点。被广泛应用于过程控制、石油加工、制药、食品加工、水处理、罐区管理、加油站
地下库存等领域中的液位、界面的测量与控制。
智能磁致伸缩液位计具有 HART 协议，可远程调整零点和量程。也可通过机壳内三
个按键与 LCD 液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平
移修正、校准上下限、数模微调校正、恢复出厂设定等。
工作原理
磁致伸缩液位计主要由电子部件、磁致伸缩波导丝、浮子等部分组成。测量时，电
子部件产生一个电流“激励”脉冲，该脉冲电流以光速沿波导丝向下运行，并在波导丝
周围形成周向安培环形磁场。当激励脉冲电流产生的环形磁场与浮子内永磁铁产生的偏
置磁场相遇时，浮子周围的磁场发生改变，从而使得由磁致伸缩材料做成的波导丝在浮
子所在的位置产生一个感应扭转波脉冲，该扭转波以声速由产生点向波导丝的两端传
播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，并由电
子部件测量出脉冲电流与扭转波的时间差，再乘以扭转波在波导丝中的传播速度（固定
量为 2800m/s），即可精确地计算出浮子产生扭转波的位置与测量基准点间的距离，也就

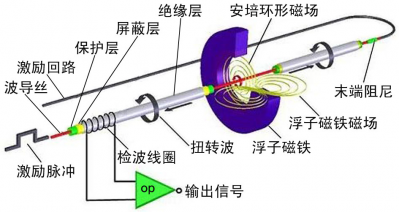

是液面的位置。磁致伸缩液位计传感器原理见下图。
测量范围：刚性杆式 0.1～5m，柔性管式 0.5～20m
精 确 度：±1mm 或 0.1%取较大值；±2mm 或 0.2%取较大值
分 辨 率：0.1mm
适用介质：与探头材料相兼容的液体
工作压力：-0.05～10MPa
工作温度：-40～85℃（-20～70℃带 LCD 表头）
介质温度：-40～100℃(高温型-40～200℃)
介质密度：0.5～2.0 g/cm3
介质粘度：≤0.8Pa·S
稳 定 性：±0.1％FS/年
温度系数：在环境温度范围内均为 0.1％/10℃
电源电压：9～45V DC，通常 24V DC
输出信号：4～20mA DC 二线制
最大负载：50×(电源电压-9)Ω
阻 尼：0～24s 之间可调
死 区：上死区 50mm；下死区 50mm
电源影响：小于输出量程的 0.005%/V
负载影响：供电电压恒定时，负载变化没有影响
湿度影响：0～95％相对湿度无影响
振动影响：对于 l0g 峰值，20～2000Hz 条件下影响小于 0.1％FS
外 壳：模压铸铝（外涂环氧树脂）
防护等级：探头 IP68、表头 IP65
防 爆：隔爆型：dⅡBT5；本安型：iaⅡCT6
现场指示：多功能 LCD 数字显示表
电气接口：M20×1.5 阴螺纹
过程连接：DN50、DN80、DN100 法兰或 M18×1.5、M20×1.5、G3/4"阳螺纹或特殊定制
探杆材料：304、316L、PP、PVC、PTFE
浮子材料：304、316L、PP、PTFE
接 地：仪表外壳应与罐壁和大地良好连接
安装注意事项
1．液位计选型应与现场介质环境相符，包括环境温度、压力、振动、冲击、结构材料与介质的相容性等。

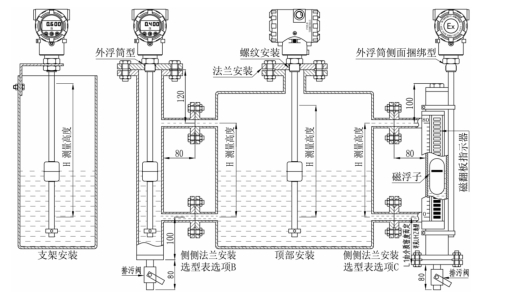

2．被测介质温度较高时(100～200℃)，推荐选配带外浮筒型的探头(选型表选项B)，采用侧侧法兰安装。温度更高时(200～300℃)，推荐选配带外浮筒侧面捆绑型的探头
(选型表选项C)，采用侧侧法兰安装。

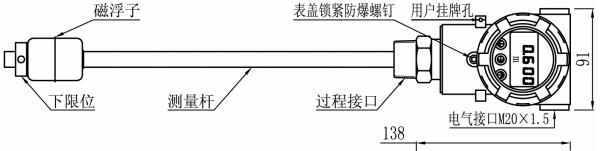

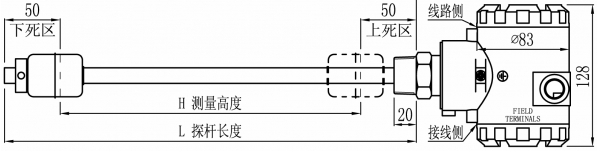

3．测量探杆上下两端有测量死区，选择量程时应予以考虑，见外形尺寸图。
4．液位计常用不锈钢磁浮子的尺寸为Ф45×56×Ф15，须选用DN50及以上的法兰连接才行。对于选用螺纹连接的液位计，用户需要自配法兰或支架安装。
安装说明
1．探杆安装处不能有干扰，如搅拌器、入料口等。探杆不能弯曲受力，不允许受较大的冲击或振动。探杆上的磁浮子应能自由上下滑动，不能被其它物体挡住。
2．液位计必须垂直安装，安装斜度不得大于5度。安装浮球时有标记的半球应在液面之上。下限位锁紧环固定时，锁紧环上端应与杆底部标记线平齐，见外形尺寸图。
3．液位计电子部件防溅但不可浸没，不能让液体浸至过程连接的六角上方。必要时对电子仓进行保护处理。
4．液位计在易燃易爆、腐蚀的蒸汽和液体等场合使用时，必需有防护措施给予保护。
5．液位计的连接电缆线必须避开大功率电源、射频信号源和其它有噪声的传输线等。
