RPD10系列音叉开关

产品特点

采用振动式工作原理传感器，简单实用 、运行可靠；用于液体、固体介质的上下限开关量控制；

测量不受泡沫、 压力、涡流影响适用性强，有防腐型 防爆型 多种输出输入形式。

工作原理

采用压电晶体的叉形传感器，通过电路驱动其振动，当传感器受到物料阻尼作用时，其振动幅度剧下降，且振动频率和相位产生明显变化。这种变化由仪表内部电子电路检验后，经过相应处理，转换成开关量信号输出，用于各种料位（固体，液体）的限位报警及控制。

技术参数

允许被测介质： 液体、粉末或颗粒状固体

允许被测介质密度 ：固体≥0.1g/cm3  液体≥0.7g/cm3

允许被测固体颗粒尺寸： ≤10mm

允许最大液体年度 ：＜1000mm2/s

允许被测介质安息角： ≥20°

允许介质温度： -20℃~80℃

允许环境温度 ：20℃~80℃

允许储存温度： -30℃~70℃

允许环境湿度： ≤98%RH

允许工作电压 ：≤1MPa

外壳材料 ：压铸铝合金或塑料BPTP

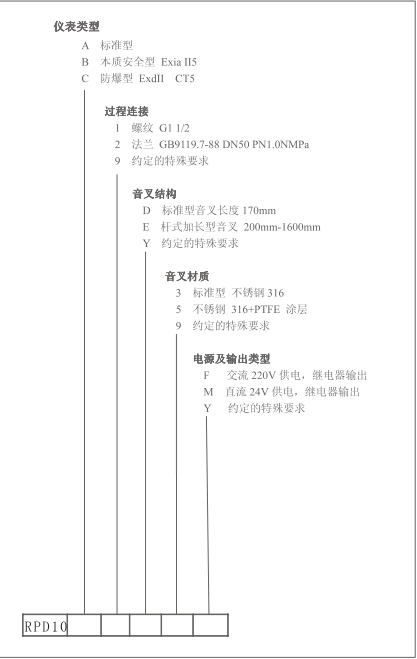

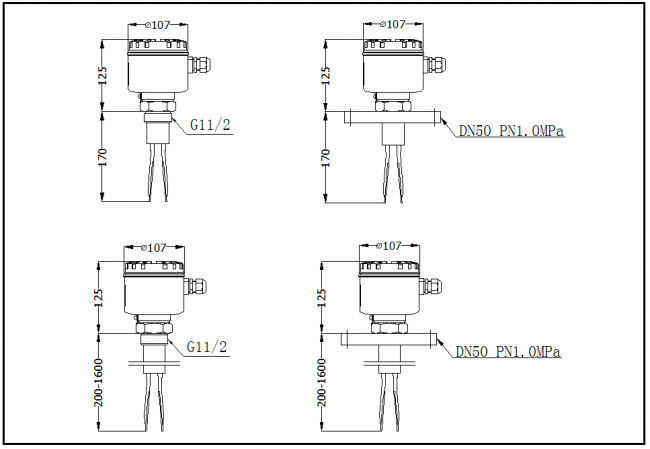

连接方式 ：G1 1/2螺纹 法兰（用户选定）

工作电源 ：DC24V或AC220V 50HZ

输出信号 ：继电器输出

电压功耗： ≤2W

传感器工作频率 ：300±50HZ

开关信号响应时间：  2s~6s可调

叉体材料 ：不锈钢316

防护等级： IP65

● 对于高粘稠液体，音叉头不能够自由的过程介质分开，建议只能叉端向下垂直安装。

● 用于料位监测的仪表，对于立式圆筒与之近似的容器，安装位置不仅取决于需要监 视或控制的料位高度， 同时还需要考虑物料的安息角和进料位置，水平安装时，叉端宜处在距离容器内壁三分之一容器半径处，两叉股应在同一水平面内。垂直安装在容器顶部时，安装中心与容器内壁间的距离应选在容器半径的三分之一处。仪表安装位置应尽量避免物料流的直接冲击与飞溅，以免引起错误动作及磨损，如果无法米面物料的冲击与飞溅，可以在仪表安装位置的上方安装防护檐，防护檐的有效宽度应大于叉端宽度，其长度应 大于仪表实际渗入料仓的尺寸。

● 隔爆音叉使用环境温度-30℃~60℃，爆炸性混合气体环境zone1区的物位测量，防爆等级为：ExdII CT5

● 防爆型音叉电缆引入装置需选用经过认证的电缆密封套，或防爆挠性导管，防爆等级ExdII CT5。

安装使用时，不得用手抓握仪叉差股或敲击碰弹叉股，以免叉股受力变形，甚至造成内压电元件损坏。
