蒸汽计量系统文案

来源： 山东瑞普四方测控技术有限公司  日期：06-20  点击：1927  属于：解决方案
GPRS热网无线监控系统
一、     计量方案简介
1.      系统结构
GPRS热网无线监控系统要利用GPRS网络平台，将供热热网中的各个热用户的用汽参数，包括温度、压力、流量等，通过一次仪表、二次仪表、GPRS通信模块发往热网监控中心热网服务器上的数据库上。并通过监控软件，对数据进行实现监控、报警、统计分析等多项功能。

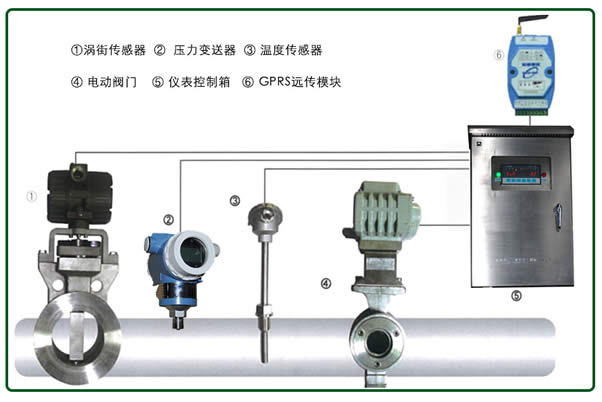

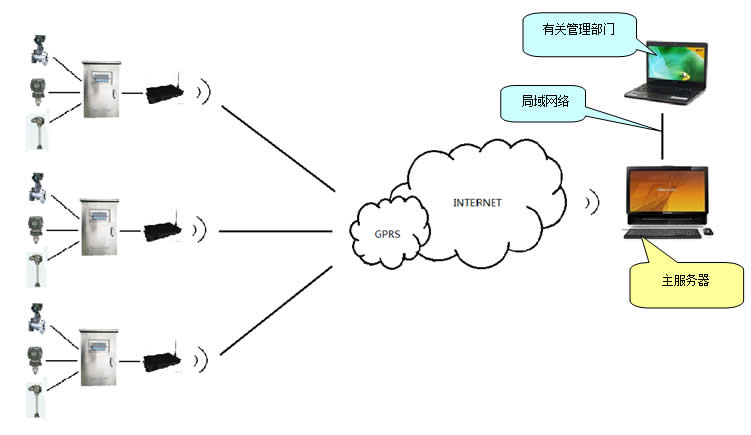

2.      系统整体结构图

3.      系统基本功能

测量及数据采集点地理分布功能：地理分布图上展示了所有计量点及数据采集点的布置情况，鼠标移到任一方框内，即可显示：采集时间、累计流量、瞬时流量、测量温度、测量压力等数据。
实时数据曲线画面显示功能：可以实时的显示设备数量、状态，右方为设备的实时数据曲线，可以通过点击设备树形图的各个测点，来切换不同设备的实时数据曲线。
历史数据曲线画面显示功能：进入历史数据曲线画面，可根据所选择的开始及结束时间显示任一测点在此时间段内的详细数据曲线。
设备状态报警信息：进入报警信息画面画面。显示：仪表供电状态、仪表箱门状态、电瓶电压状态等

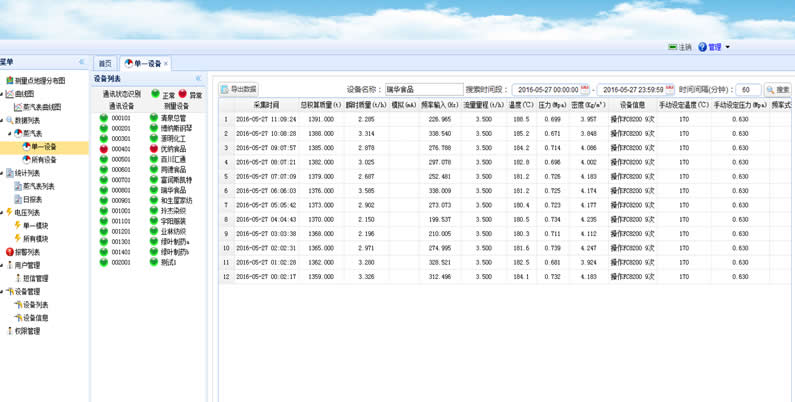

报表输出打印画面显示功能：可查询所选时间段内的实时数据或统计数据。支持直接打印报表或生成EXCEL表格再进行修改存档。
设备管理界面功能：在此界面中，可实现添加设备、删除在实际已停用的测点、修改设备的属性、记录设备的维修情况等。
局域网访问功能：根据需要可使用局域网客户端进行访问，可方便各部门随时查阅各数据的实时或历史数据、打印报表等相关操作，使各部门管理工作更加便捷及效率。
报警信息短消息发布功能：根据用户需要可设置固定的一个（或多个手机号码），在某测量点数据出现异常情况后通过短信的方式发送信息到指定手机号码上，使用户更加及时的发现并解决问题。

二、     现场计量仪表简介

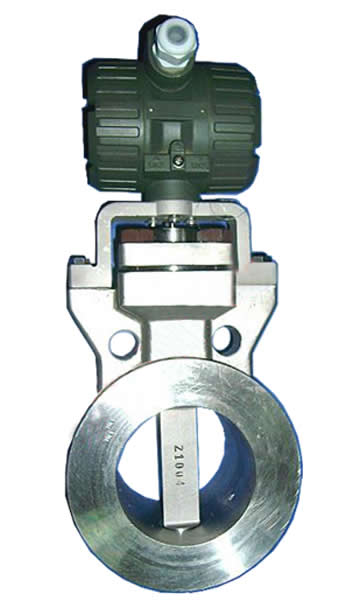

1、涡街流量计：精度±1%；重复性±0.2%；流体温度范围-40℃-350℃；压力范围0-2.5MPa；    环境温度-40℃-85℃；输出信号脉冲信号或4-20mA电流信号；
烟台奥特仪表

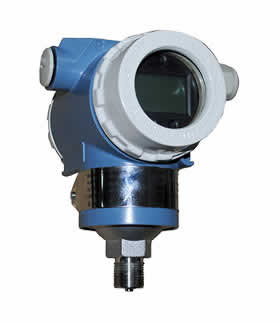

压力变送器
 2、压力变送器：精度±0.075%；重复性±0.2%；压力范围0-4MPa；环境温度-40℃-85℃；输出信号4-20mA电流信号
3、温度传感器或温度变送器：.精度：A级；测量温度：0-450℃；测量元件类型：铠装铂电阻。

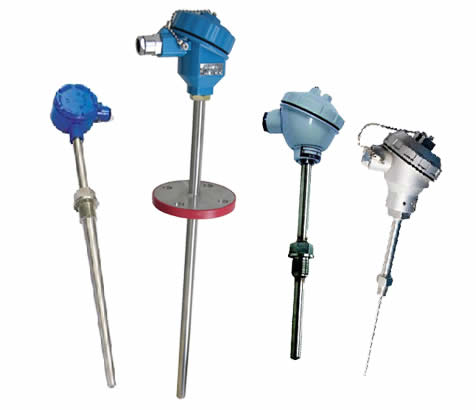

温度传感器
智能流量积算仪
 4、智能流量演算仪：  高精度、全通用、多功能（特别适用于贸易结算，带断电记忆功能）
5、现场控制箱: 在整个系统起到了连接的作用。其将计量设备获取的相关数据上传给热网监控管理中心，并可接收热网中心回传的命令对现场仪表进行操作。

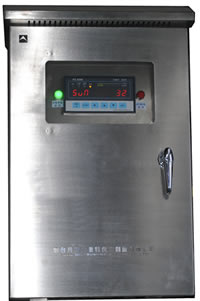

仪表箱

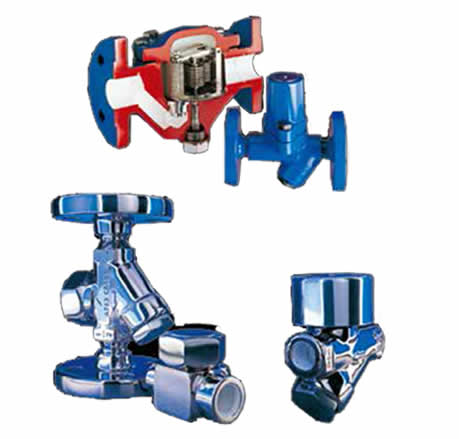

蒸汽疏水阀
 6、蒸汽疏水阀：应用极为广泛的疏水阀；可在高低冷凝水负荷下高效工作；结构紧凑；连续排放，且排放量大，确保系统换热效果；对于自动温度控制的设备，浮球疏水阀是最佳选择；内置拍空气阀，并可提供破汽锁装置
