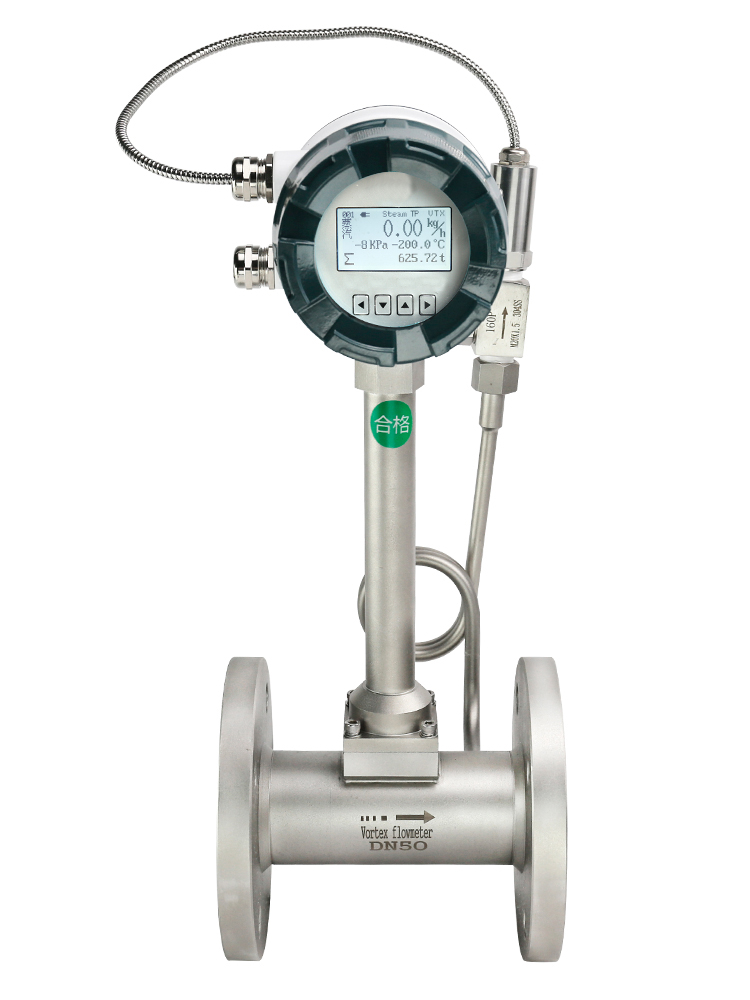

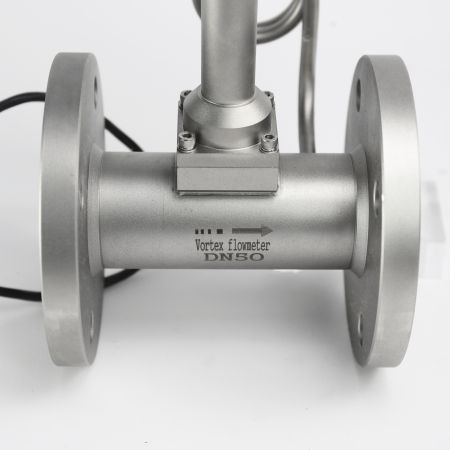

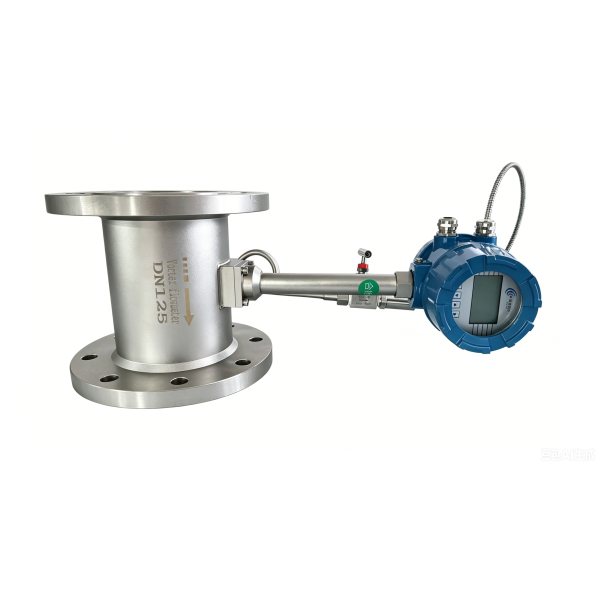

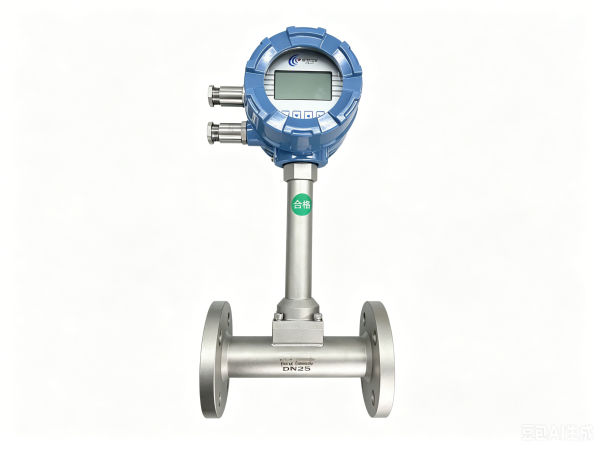

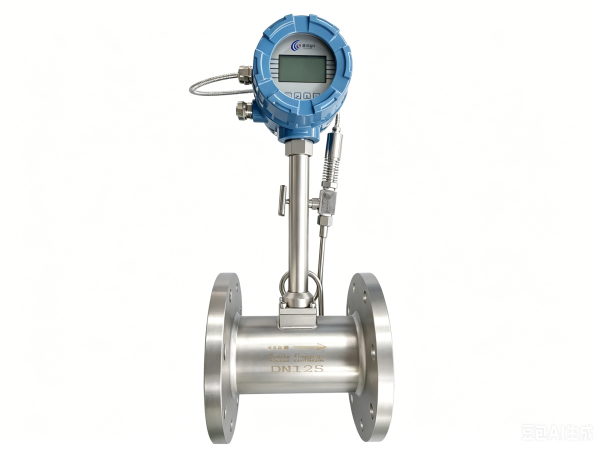

工作原理：
在流体中设置非流线型旋涡发生体(阻流体)，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼旋涡，如图(一)所示。
图(一)
在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f，被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中:f-发生体一侧产生的卡门旋涡频率HZ
St-斯特劳哈尔数(无量纲数)
V-流体的平均流速(m/s)
d-旋涡发生体的宽度(m)
由此可见，通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图(二)表示斯特劳哈尔数(St)与雷诺数(Re)的关系。
图(二)
在曲线表中St=0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数(K)， 见式(2)
K=3600f/Q (1/m' ) 公式(2)
式中: K=仪表常数(m")。
f=脉冲个数
Q=体积流量(m2 )
涡街流量计常见的故障
①指示长期不准；②始终无指示；③指示大范围波动，无法读数；④指示不回零；⑤小流量时无指示；⑧大流量时指示还可以，小流量时指示不准；⑦流量变化时指示变化跟不上；⑧仪表K系数无法确定，多处资料均不一致。

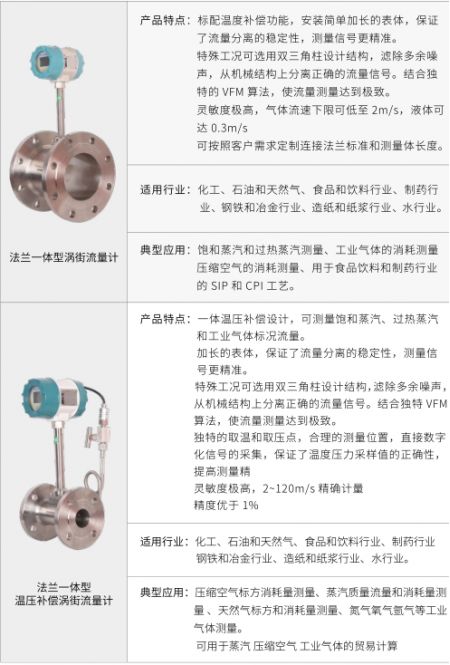

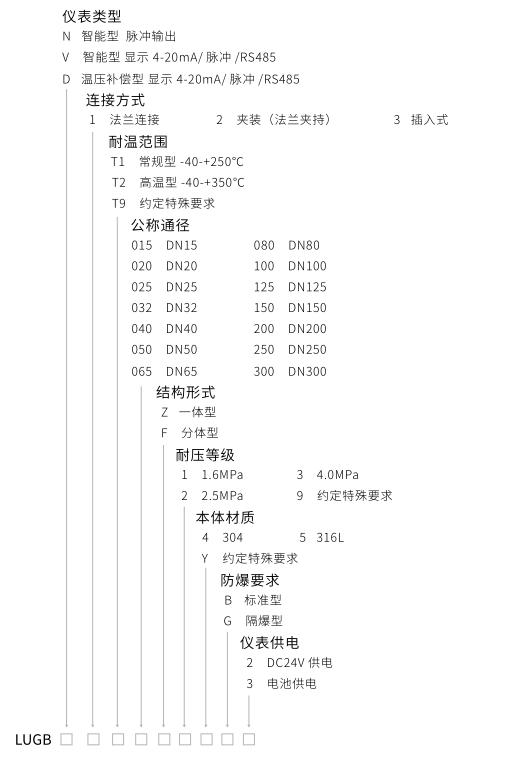

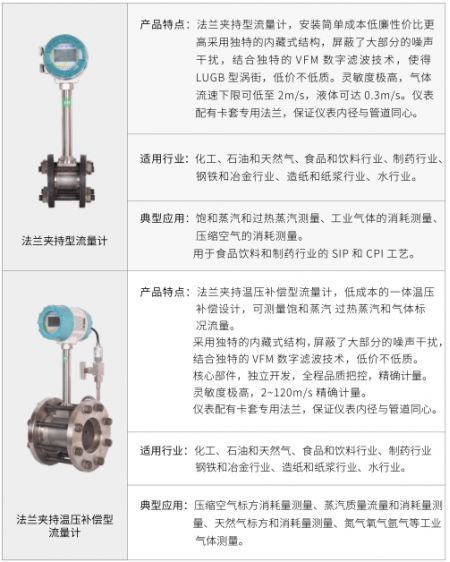

1、选型方面的问题。有些涡街传感器在口径选型上或者在设计选型之后由于工艺条件变动，使得选择大了―个规格，实际选型应选择尽可能小的口径，以提高测量精度，这方面的原因主要同问题①、③、⑥有关。比如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小，实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大．工艺条件的变动只是临时的。可结合参数的重新整定以提高指示准确度。

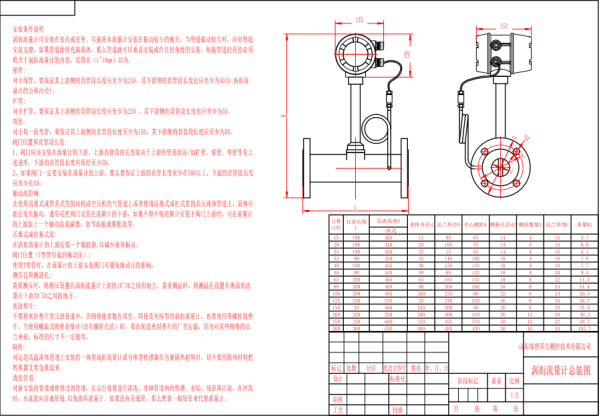

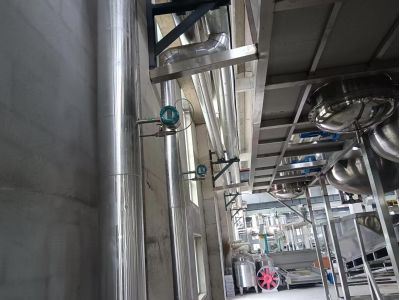

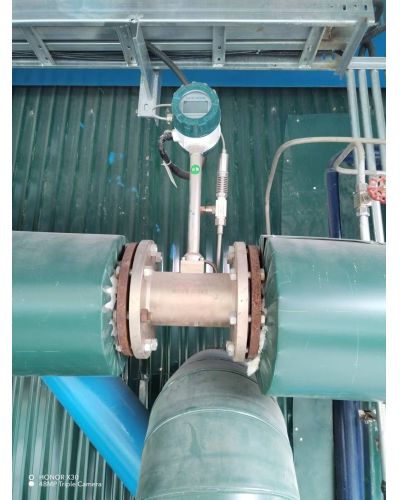

2、安装方面的问题。主要是传感器前面的直管段长度不够，影响测量精度，这方面的原因主要同问题①有关。
3、参数整定方向的原因。由于参数错误，导致仪表指示有误．参数错误使得二次仪表满度频率计算错误，这方面的原因主要同问题①、③有关。满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数，而资料上参数的不一致性又影响了参数的最终确定，解决办法是确定参数重新标定。
4、二次仪表故障。这部分故障较多，包括：一次仪表电路板有断线之处，量程设定有个别位显示坏，K系数设定有个别位显示坏，使得无法确定量程设定以及K系数设定，这部分原因主要向问题①、②有关。通过修复相应的故障，问题就能得以解决。
5、线路连接问题。部分回路表面上看线路连接很好，仔细检查，有的接头实际已松动造成回路中断，有的接头虽连接很紧但由于副线问题紧固螺钉却紧固在了线皮上，也使得回路中断，这部分原因主要同问题②有关。
6、二次仪表与后续仪表的连接问题。由于后续仪表的问题或者由于后续仪表的检修，使得二次仪表的mA输出回路中断，对于这类型的二次仪表来说，这部分原因主要同问题②有关。
7、由于二次仪表平轴电缆故障造成回路始终无指示。由于长期运行，再加上受到灰尘的影响，造成平轴电缆故障，通过清洗或者更换平轴电线，问题可得以解决。
8、对于问题⑦主要是由于二次仪表显示表头线圈固定螺丝松，造成表头下沉，指针与表壳摩擦大，动作不灵，通过调整表头并重新固定，问题相应解决。
9、使用环境问题。尤其是安装在地井中的传感器部分，由于环境湿度大，造成线路板受潮，这部分原因主要同问题②、②有关。解决办法是改用分体式流量计。
10、由于现场调校不好，或者由于调校之后的实际情况的再变动。由于现场振动噪声平衡调整以及灵敏度调整不好．或者由于调整之后运行一段时间之后现场情况的再变动，造成指示问题、这部分原因主要同问题④、⑤有关。使用示波器，加上结合工艺运行情况，重新调整。
